Hier eine kurze Einleitung zu 4nec2
(noch im Aufbau)
Das Programm (und andere) gibts unter Links
Beispielantennen gibts hier
Diese Simulationen werden von der RegTP für die EMV-Erklärung anerkannt!

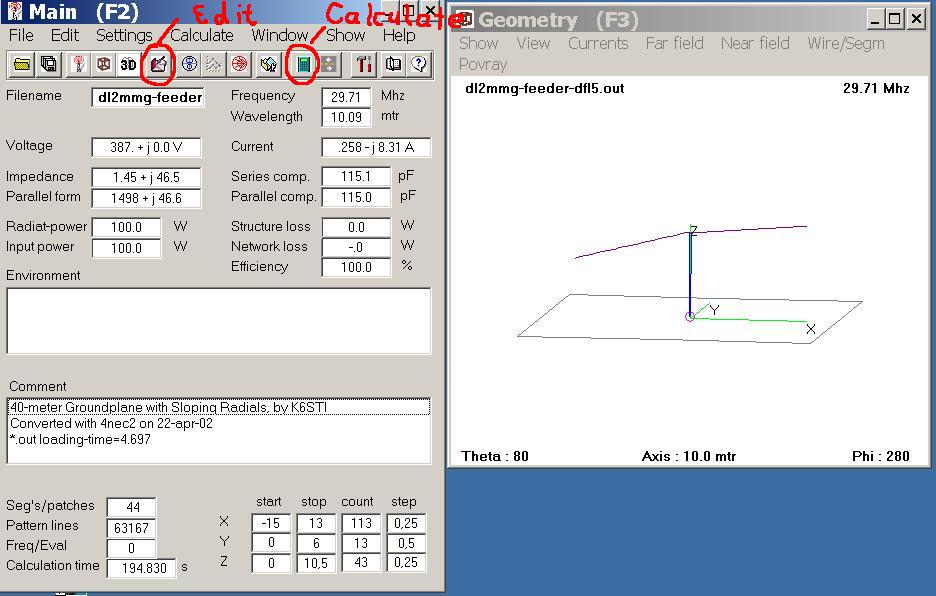

So sieht 4nec2 beim Start aus:
Die Antenne ist 2 mal 10m Lang, eingespeist mit Symmetrischer Leitung.

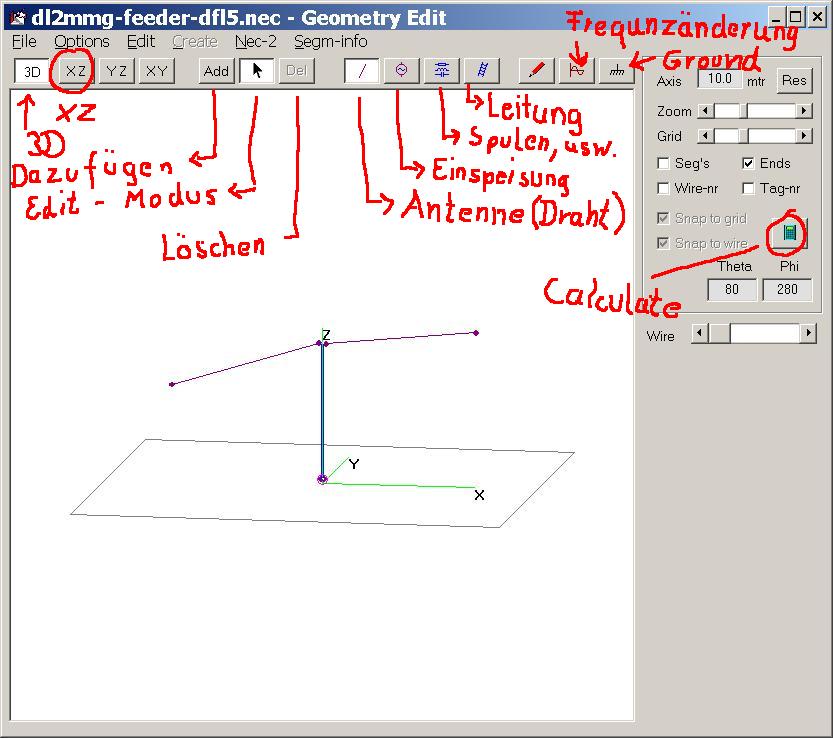

Mit dem Edit-Button kann man dann die Antenne editieren (ändern):
Jedoch sollte man die Antennendrähte selbst nur im Modus für zwei Ebenen editieren und nicht im 3D-Modus.
(zb XZ)
Mit dem Calculate-Button (grüner Taschenrechner) läßt sich dann die Berechnung beginnen.

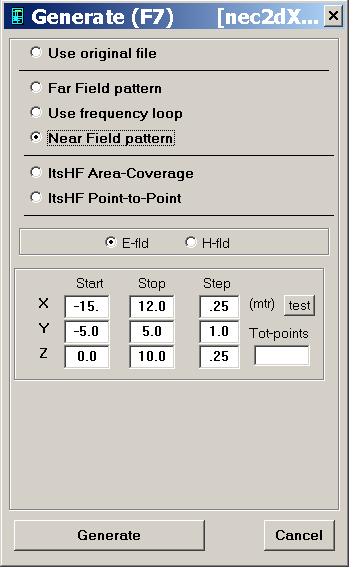

Hier ist nun auszuwählen was berechnet werden soll.
Es steht zur wahl:
Fernfeld (Far Field Pattern)
Impedanzberechnung (Frequency Loop)
Nahfeldberechnung (Near Field Pattern)
Für die Nahfeldsimulation ist auch zwischen E- und H-Feld auszuwählen.
Der User sollte natürlich auch entsprechende Koordinaten eingeben, wo in welchen Schritten simuliert werden soll.(Achtung: max. 65.000 Punkte)

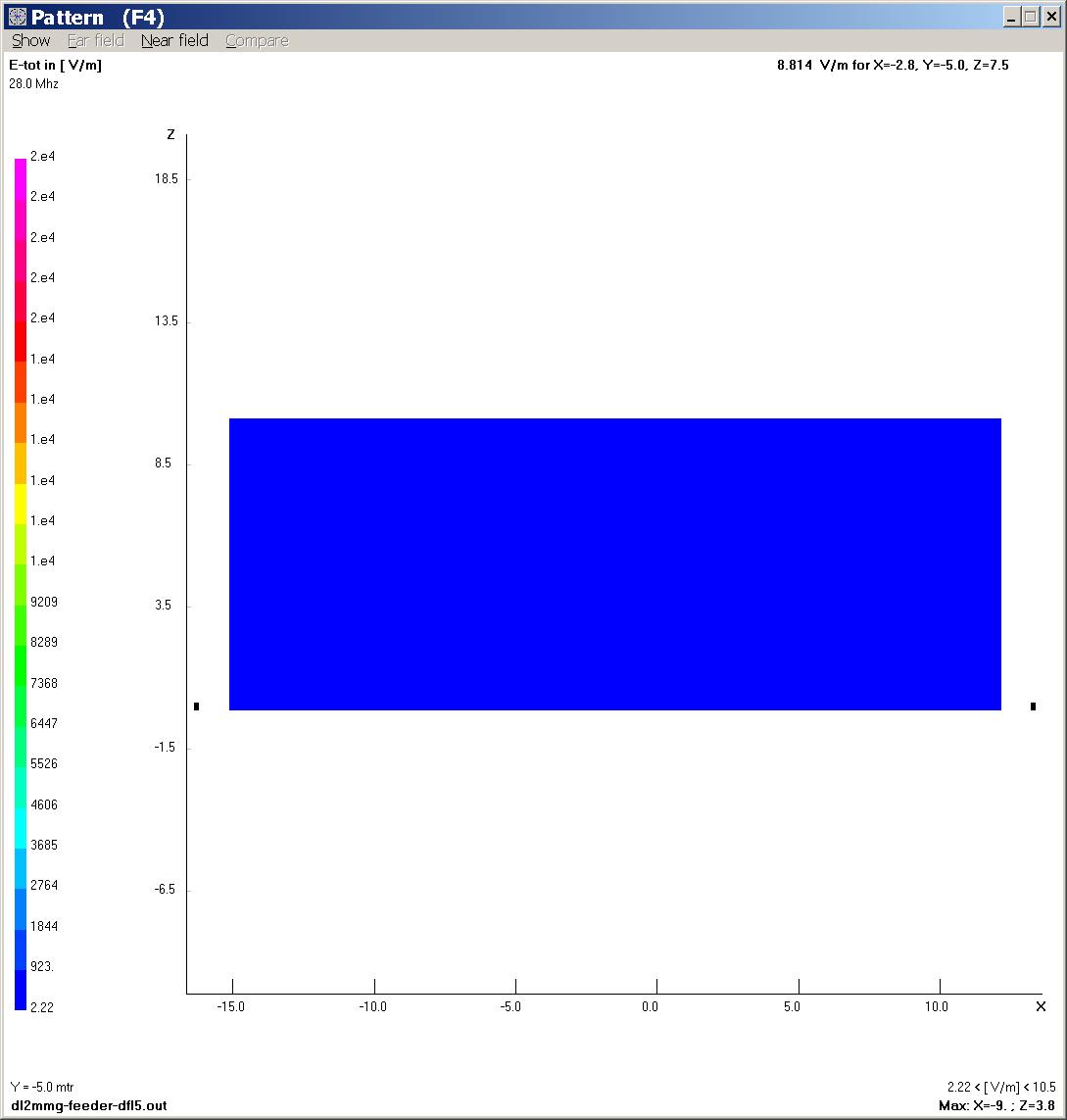

Wird die Nahfeldsimulation gewählt erscheint nach einiger Rechenzeit meist erst ein leeres Diagramm.
Dieses muß erst auf "vernünftige" Maximalwerte kallibriert werden.
Dieser Aufruf geschieht mit dem Menüpunkt "Near field" unter "maximize values" oder einfach mit "entfernen"(Tastatur).
Im Fenster ist dann in aller regel ein viel kleinerer Wert einzutragen als vom Programm festgelegt.
(Dies geschieht, weil das Programm den Maximalwert nimmt,der meist irgendwo an der Antenne selbst sehr hoch ist.)
Fürs E-feld empfehlen sich Werte bis max.100V/m,
fürs H-feld Werte bis etwa 0,4A/m.
Es können auch viel kleinere Werte nötig sein.
Hier wurden zb.40V/m eingegeben.
Dann zeigt sich ein vernünftiges Diagramm, in welches man mit "g"(Tastatur) auch die Antennenstruktur zeichen lässt.
( Oder auch Menüpunkt "Show" und dann "Geometry".)
Achtung: Dieses Diagramm liegt 5m VOR der XZ-Antennenebene! Oben rechts steht: Y=5m! Falls mehrere Y-Ebenen berechnet wurden (beim Rechen-Start) kann man mit curser rechts/links zwischen den Ebenen Umschalten.
Tabelle für Feldstärkegrenzwerte
Die dBV/m und dBmA/m - Werte gelten Ausschließlich für die Benutzung von Pegelmesser PWRM 1 und die Sonden EFS 1 und HFS 1 !!!!!!
Die Herzschrittmacher-Grenzwerte sind hier für die Betriebsart (Modulationsart) AM ausgelegt.
Für CW und SSB gelten etwas geringere Grenzwerte. Für den UKW-Bereich gelten für die Betriebsart TV und GSM noch strengere Grenzwerte!
Für FM gelten andererseits wesentlich geringere Grenzwerte.
In Watt sind alle diese Grenzwerte bei der Wahl der Betriebsart bereits berücksichtigt.
Die Kopplung im Nahfeld ist in diesen Grenzwerten natürlich auch unberücksichtigt. (Für das Nahfeld gelten unter Sonderbedingungen höhere Grenzwerte).
Mehr Informationen dazu findet man "Auswertung der Norm VDE0848 Teil 3-1/A1".
Die jeweils kritischeren Grenzwerte sind farblich markiert.
| Band/Mhz |
E-Feld Personenschutz V/m |
H-Feld Personenschutz mA/m |
E-Feld Herzschr. V/m |
H-Feld Herzschr. mA/m |
E-Feld Personenschutz dBm |
H-Feld Personenschutz dBm |
E-Feld Herzschr. dBm |
H-Feld Herzschr. dBm |
|
| 1,89 | 63,28 | 386,24 | 44,09 | 117,0 | -33,97 | -8,26 | -37,11 | -18,64 | |
| 3,8 | 44,63 | 192,11 | 61,71 | 163,7 | -37,01 | -14,33 | -34,19 | -15,72 | |
| 7,1 | 32,65 | 102,82 | 69,53 | 184,4 | -39,72 | -19,76 | -33,16 | -14,69 | |
| 10,15 | 27,50 | 73,00 | 34.02 | 90,2 | -41,21 | -22,73 | -39,36 | -20,90 | |
| 14,35 | 27,50 | 73,00 | 17.02 | 45,1 | -41,21 | -22,73 | -45,38 | -26,92 | |
| 18,17 | 27,50 | 73,00 | 12,33 | 32,7 | -41,21 | -22,73 | -48,18 | -29,71 | |
| 21,45 | 27,50 | 73,00 | 12,33 | 32,7 | -41,21 | -22,73 | -48,18 | -29,71 | |
| 24,99 | 27,50 | 73,00 | 9,92 | 26,3 | -41,21 | -22,73 | -50,06 | -31,60 | |
| 29,70 | 27,50 | 73,00 | 7,38 | 19,6 | -41,21 | -22,73 | -52,64 | -34,15 | |
| 146 | 27,50 | 73,00 | 2,58 | 6,8 | -41,21 | -22,73 | -61,76 | -43,35 | |
| 430 | 28,51 | 76,73 | 35,53 | 94,2 | -40,90 | -22,30 | -38,99 | -20,52 | |
| 1240 | 48,42 | 130,27 | 45,78 | 121,4 | -36,29 | -17,70 | -36,79 | -18,32 | |
| >1320 | 61,00 | 160,00 | 907,61 | 2407,5 | -34,29 | -15,92 | -10,84 | +7,63 |

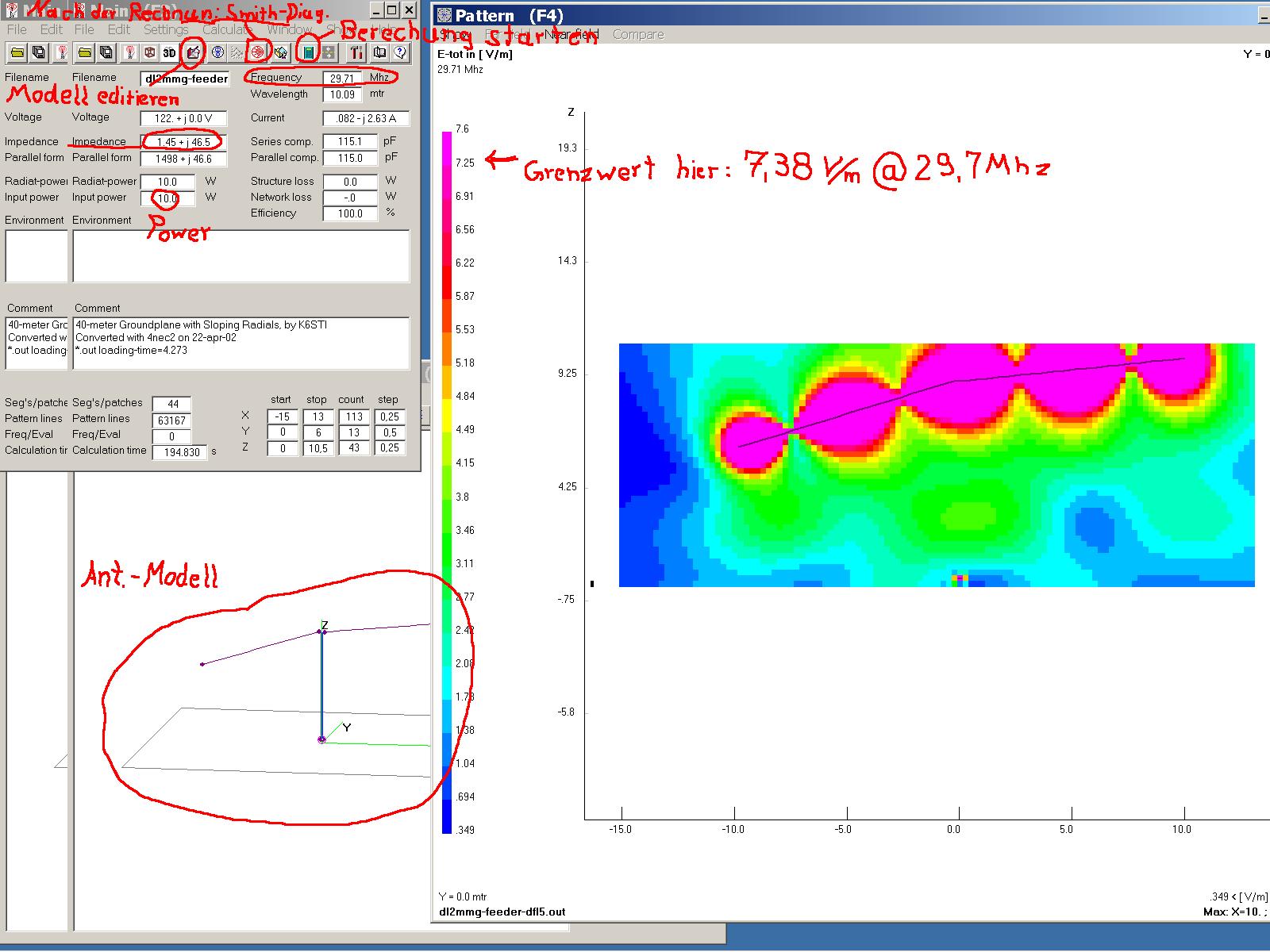

Das Diagramm ist so Kallibriert, dass im rosaroten Bereich der Grenzwert überschritten wird.

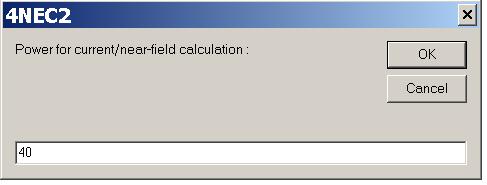

Für das 10m-band, hier ist mit 40 Watt sendeleistung bereits die Grenze erreicht.

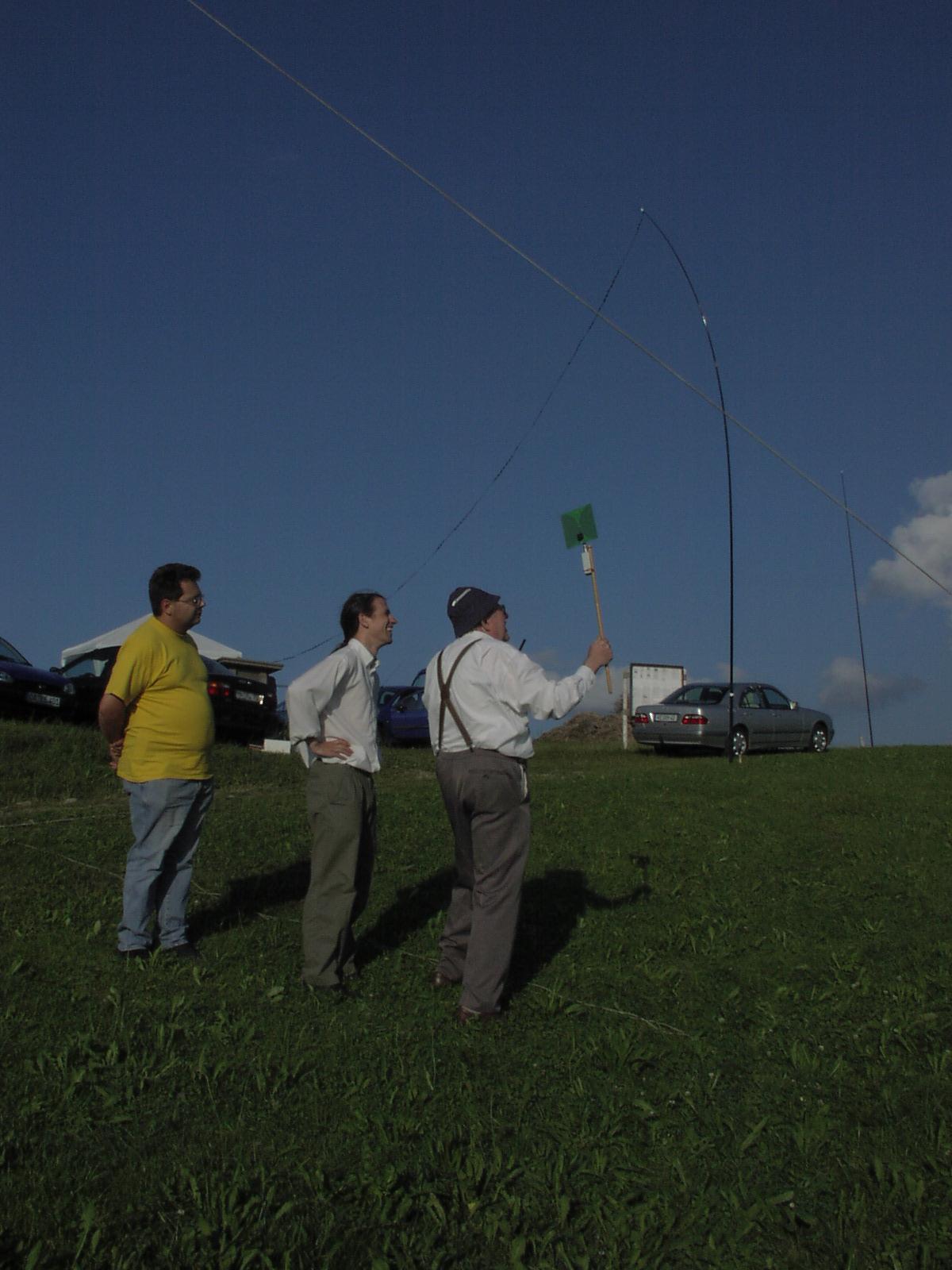

Und jetzt kann auch endlich an den Feldstärkemaxima gemessen werden!
Die Messungen bringen in aller regel noch ein kleinwenig Verbesserung an maximal zulässiger Leistung.
